Комплектующие
Шаговые двигатели
57BYGH625
Угловой шаг: | 1.8°±5% |
---|---|
Число фаз: | 2 |
Напряжение: | 3.25 В |
Ток фазы: | 2.5 А |
Сопротивление фазы: | 1.3±10% Ом |
Индуктивность фазы: | 4.2±20% мГн |
Крутящий момент: | 110 Н*м |
Момент инерции: | 280 гр*см2 |
Длина: | 56 мм |

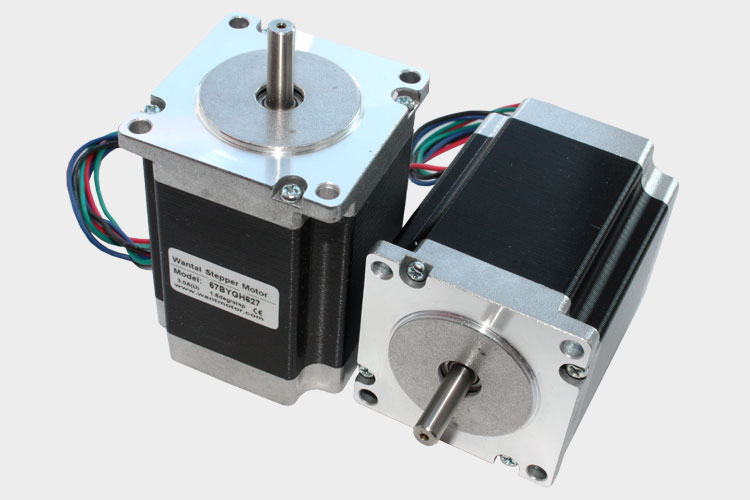

57BYGH627
Угловой шаг: | 1.8°±5% |
---|---|
Число фаз: | 2 |
Напряжение: | 3 В |
Ток фазы: | 3 А |
Сопротивление фазы: | 1±10% Ом |
Индуктивность фазы: | 3.5±20% мГн |
Крутящий момент: | 190 Н*м |
Момент инерции: | 480 гр*см2 |
Длина: | 76 мм |
Драйвер шагового двигателя
Драйвер шагового двигателя 4А
Напряжение питания: | 12 - 45 В |
---|---|
Рабочий ток ШД: | 1.5 – 4 А |
Деление шага: | 1:1, 1:2, 1:4, 1:16 |
Драйвер предназначен для установки на шаговые двигатели 42 / 57 / 86 / 110 серий через соответствующие переходные фланцы.
Управление шаговым двигателем осуществляется посредством логических сигналов «STEP» и «DIR». Драйвер после 1 сек. отсутствие сигнала STEP автоматически входит в режим удержания ротора шагового двигателя половинным рабочим током.
