Фрезерно-гравировальные станки с ЧПУ
Основным направлением деятельности компании «Фрезолит» является разработка и производство фрезерно-гравировальных станков с ЧПУ.
Наши фрезерные станки с ЧПУ применяются для обработки дерева, цветных металлов, пластмасс и предназначены для 2D/3D фрезерования, сверления и гравировки. Станки просты в обслуживании, надежны в работе и обеспечивают высокое качество обработки.

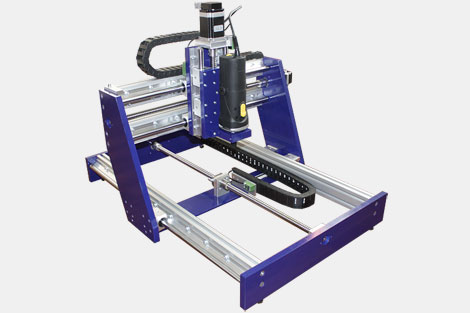

Конструктивно наши фрезерно-гравировальные станки с ЧПУ являются станками портального типа. Подвижный портал, двигаясь по заданной траектории в трех координатах, осуществляет обработку детали, которая закреплена на рабочем столе.
Компания «Фрезолит» производит широкий модельный ряд фрезерно-гравировальных станков с ЧПУ с размерами рабочего поля от 400x300 мм до 1200x2400 мм. Вы также можете заказать станок с нестандартным рабочим полем максимально подходящим для вашего производства.
Технические характеристики
| Модель: | FZT-04031 | FZT-04061 | FZT-04091 | FZT-0403 | FZT-0406 | FZT-0409 | FZT-0609 | FZT-1212 | FZT-1224 |
|---|---|---|---|---|---|---|---|---|---|
| Ход по оси X, мм: | 400 | 400 | 400 | 400 | 400 | 400 | 600 | 1200 | 1200 |
| Ход по оси Y, мм: | 300 | 600 | 900 | 300 | 600 | 900 | 900 | 1200 | 2400 |
| Ход по оси Z, мм: | 100 | 120 | 150 | ||||||
| Тип направляющих: | цилиндрические | рельсовые | |||||||
| Тип передачи по осям XY: | ШВП (шарико-винтовая пара) | зубчато-реечная | |||||||
| Тип передачи по оси Z: | ШВП | ||||||||
| Двигатели по осям: | шаговые | ||||||||
| Скорость подачи по осям XY: | до 3000 мм/мин | до 10000 мм/мин | |||||||
| Дискретность: | 0.00625 мм | 0.02 мм | |||||||
| Повторяемость: | 0.05 мм/300 мм | 0.2 мм / 1000 мм | |||||||
| Рабочий стол: | алюминиевый профиль с Т-пазами | ||||||||
| Управление: | от персонального компьютера, программа Mach3 | ||||||||
| Подключение: | по интерфейсу USB или LAN | ||||||||
Галерея
Комплектация
Минимальная комплектация фрезерно-гравировального станка включает в себя сам станок и шпиндель. У нас вы найдете большой выбор шпинделей – коллекторных, асинхронных воздушного и жидкостного охлаждения.
Мы можем установить на станок различные дополнительные опции – датчик длины инструмента, систему удаления стружки, систему охлаждения инструмента, поворотную ось и т.д.
Фрезерно-гравировальные станки с ЧПУ большого размера имеют сборно-разборную комбинированную раму из алюминия и стали, обеспечивающую жесткость на уровне сварных конструкций, но при этом позволяющую легко транспортировать станок.
Преимущества
Профильные рельсовые направляющие
Перемещение по всем осям осуществляется по профильным рельсовым направляющим, которые обеспечивают высокую жесткость при плавном ходе и долгий срок службы при минимальном техническом обслуживании.
Шарико-винтовая пара (ШВП)
Передача на наших фрезерно-гравировальных станках с ЧПУ малого и среднего формата осуществляется с помощью высокоточной шарико-винтовой пары. Края винтов заключены в опоры с радиально-упорными подшипниками. Все это гарантирует точность и отсутствие люфтов.
Зубчатая рейка
Для фрезерно-гравировальных станков с большим рабочим полем, где необходима высокая скорость перемещений, мы используем зубчатую рейку. Система автоматической компенсации люфта между зубчатой рейкой и шестерней повышает точность обработки и снижает износ.
Подключение к компьютеру
Для управления фрезерно-гравировальным станком используется специализированный контроллер системы ЧПУ, который подключается к компьютеру посредством интерфейсов USB или локальной сети Ethernet. Контроллеры работают с программой Mach3 и позволяют управлять станком с любого компьютера, включая ноутбуки и нетбуки.
Области применения
| Машиностроение: | моделирование фрезерование 3D деталей машин и механизмов изготовление форм для литья изготовление фигурных шайб и прокладок |
|---|---|
| Приборостроение: | изготовление приборных панелей изготовление корпусов для аппаратуры маркировка изготовление печатных плат |
| Деревообрабатывающие предприятия: | декоративная резьба по дереву раскрой и фрезерование дерева, ДСП, МДФ, фанеры изготовление мебельных фасадов изготовление элементов декора фасонное фрезерование |
| Рекламные агентства: | фрезерование и раскрой пластика, оргстекла раскрой композитных панелей изготовление объемных букв, вывесок изготовление латунных и алюминиевых табличек гравировка на различных материалах изготовление сувениров |
| Полиграфия: | изготовление печатей изготовление штампов и клише раскрой различных материалов |
| Ювелирное дело: | изготовление мастер-моделей, форм изготовление штампов гравировка ювелирных изделий |
Обрабатываемые материалы
- пластики различных типов
- оргстекло
- композитные материалы
- натуральные породы дерева, фанера, ДСП, МДФ
- алюминий, дюралюминий
- медь, бронза, латунь
- магний
- сталь
- стекло, зеркало
- искусственный и натуральный камень
Специальные предложения
Рабочий стол из МДФ
Мы предлагает вам возможность заказать фрезерно-гравировальный станок с рабочим столом из МДФ. В большинстве случаев на стандартный рабочий стол из алюминиевого профиля кладут дополнительный, так называемый «жертвенный» стол, из мягких материалов, например МДФ. Он служит для предохранения повреждения основного рабочего стола фрезой при раскрое материала или при возникновении каких-либо внештатных ситуаций. В предлагаемой модификации станка лист МДФ закрепляется непосредственно на раме станка, а рабочего стола из алюминиевого профиля нет.
