Опции
Функциональные возможности фрезерно-гравировального станка с ЧПУ могут быть значительно расширены при помощи дополнительных опций:
- датчик длины инструмента
- поворотная ось
- система удаления стружки
- система охлаждения инструмента
- тиски
С их помощью вы можете максимально приспособить наш фрезерно-гравировальный станок с ЧПУ для решения ваших задач.

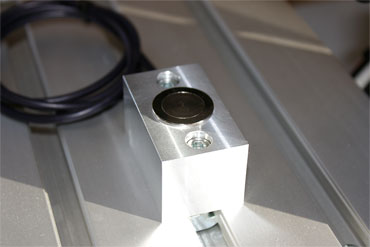

Датчик длины инструмента
Датчик длины инструмента предназначен для автоматической компенсации длины инструмента по оси Z в программе Mach3. Он позволяет сильно сократить время обработки, для которой нужна частая смена инструмента.
Поворотная ось
Поворотная ось (четвертая координата) для фрезерно-гравировального станка с ЧПУ используется для поворота детали на заданные углы при обработке. Для фиксации заготовки в паре с поворотной осью используется задняя бабка. Перемещение задней бабки происходит по направляющей. Поворотная ось приводится в движение шаговым двигателем через редуктор.
Система удаления стружки
Система удаления стружки предназначена для улавливания пыли и мелких частиц, образующихся при фрезеровании некоторых материалов, таких как пластик, дерево, МДФ, фанера. Она состоит из насадки на шпиндель и пылесоса.
Система охлаждения инструмента
Система охлаждения инструмента повышает эффективность обработки материалов, у которых наблюдается сильный нагрев в месте реза (в основном, это металлы). Это позволяет повысить срок службы инструмента, избежать его быстрого износа и предотвратить появление сколов режущей кромки в результате нагрева. Принцип действия такой системы состоит в охлаждении инструмента струей сжатого воздуха с маслом (масляным туманом). Для работы системы требуется подключение внешнего воздушного компрессора.
Тиски
Тиски станочные лекальные предназначены для надежной фиксации детали на фрезерно-гравировальном станке с ЧПУ во время обработки.
У нас вы можете заказать тиски станочные лекальные QGG. Они изготовлены из высококачественной легированной стали, твердость рабочих поверхностей HRC58-62.
Точность тисков:
- параллельность - 0.005 мм/100 мм
- перпендикулярность - 0.005 мм

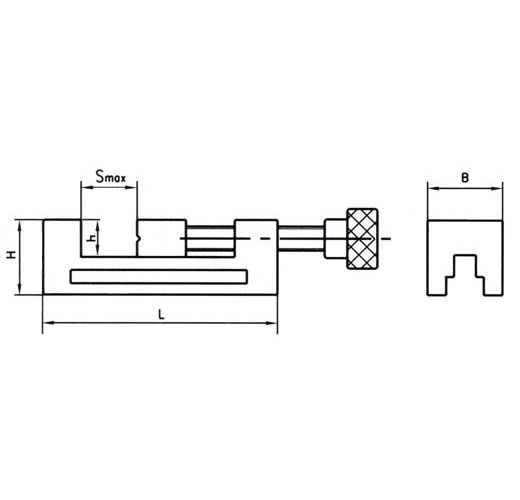

Габаритные размеры тисков станочных лекальных QGG:
Модель | B, мм | H, мм | h, мм | Smax, мм | L, мм |
---|---|---|---|---|---|
QGG50 | 50 | 50 | 25 | 55 | 110 |
QGG60 | 60 | 50 | 25 | 65 | 155 |
QGG63 | 63 | 65 | 32 | 85 | 190 |
QGG73 | 73 | 74 | 35 | 100 | 210 |
QGG80 | 80 | 84 | 40 | 100 | 220 |
QGG88 | 88 | 88 | 40 | 125 | 250 |
QGG100 | 100 | 95 | 45 | 125 | 260 |
